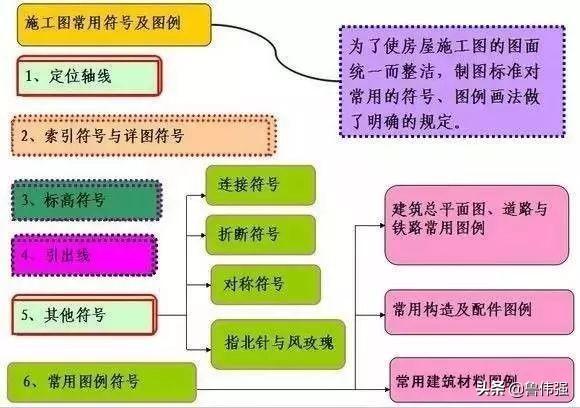

今天来给大家分n一些工作中需要的技巧，关于施工囑ָ用的W号{，希望对你们日常工作有帮助Q欢q收藏分享哦Q?/p>
一、定位uU?/p>
1、作?/p>
定位轴线是施工中墙n砌筑、柱梁浇{、构件安装等定位、放U的依据?/p>
规定Q主要承重构Ӟ应绘制水q_竖向定位轴线Qƈ~注轴线P寚w扉K墙或ơ要扉K构gQ编写附加定位uUѝ?/p>

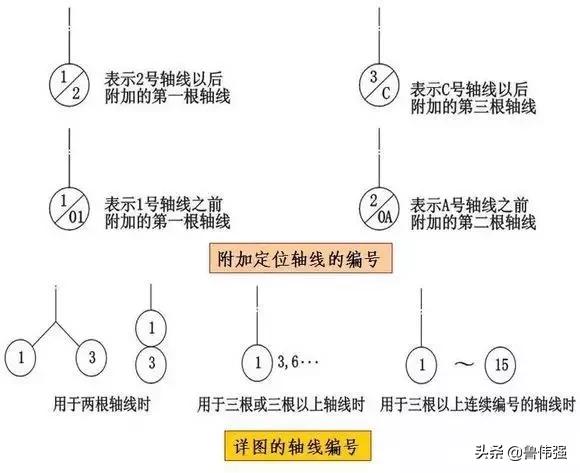

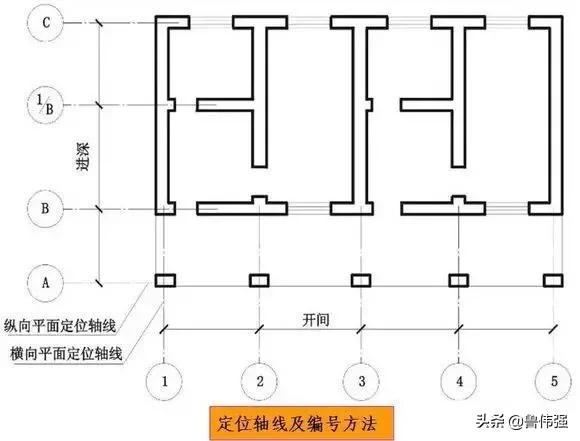

2、定位uU的~号
1Q横向定位uU编L(fng)阿拉伯数字，自左向右序~写Q?/p>
2Q纵向uU编L(fng)拉丁字母Q除I、O、ZQ，自下而上序~写?/p>
q面图上定位轴线的编P宜标注在图样的下方与左侧。在两uU之_(d)有的需要用附加轴线表示Q附加uU用分数~号?/p>
3Q对于详图上的uU编P若该详图同时适用多根定位轴线Q则应同时注明各有关轴线的编P如下图所C?/p>

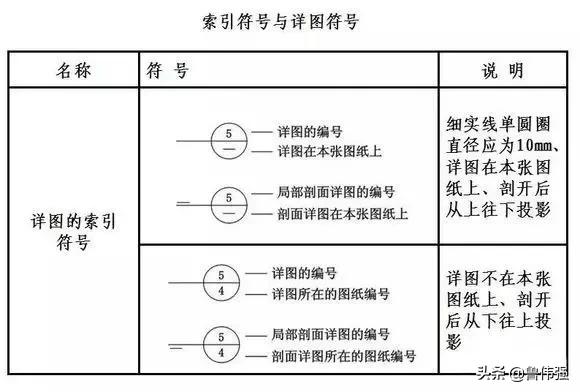

二、烦引符号与详图W号
1Q详l表C某些重要局部，需要另l制其详图进行表达?/p>
2Q对需用详图表N分应标注索引W号Qƈ在所l详囑֤标注详图W号?/p>

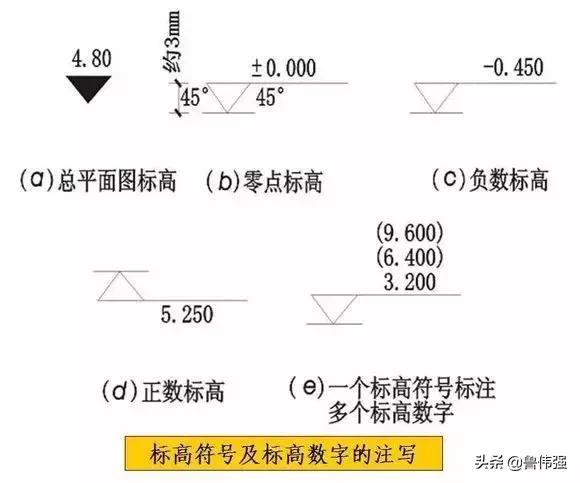

三、标高符?/p>
标高是标注徏{物高度方向的一U尺寸Ş式，以米为单位?/span>
l对标高Q以青岛附近黄vq_^面ؓ(f)零点出的高度尺寸，它仅使用在徏{d^面图中?/p>
相对标高: 以徏{物底层室内地面为零Ҏ(gu)出的高度寸?/p>
建筑标高: 指楼地面、屋面等装修完成后构件的表面的标高。如楼面、台阉面等标高?/p>
l构标高: 指结构构件未l装修的表面的标高。如圈梁底面、梁剙{标高?/p>

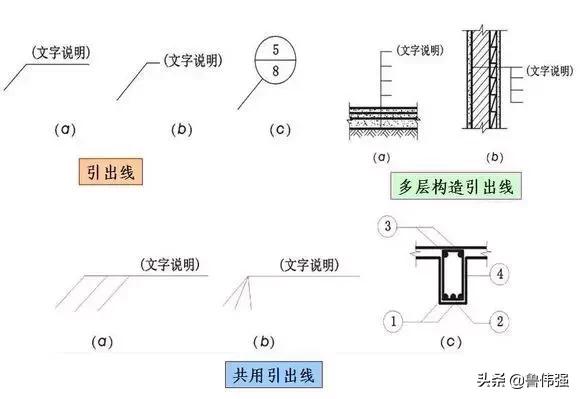

四、引出线
五、其他符?/p>

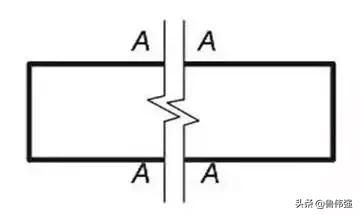

1、连接符P(x)
对于较长的构Ӟ当其长度方向的Ş状相同或按一定规律变化时Q可断开l制Q断开处应用连接符可C?/p>
q接W号为折断线(l实U?Qƈ用大写拉丁字母表C接编受?/p>

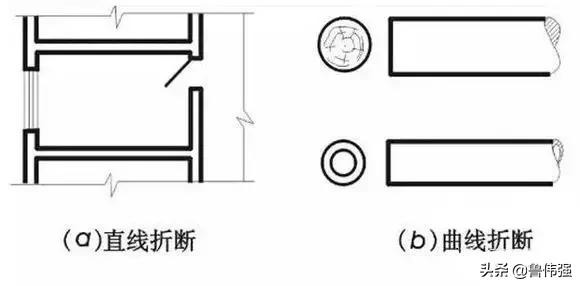

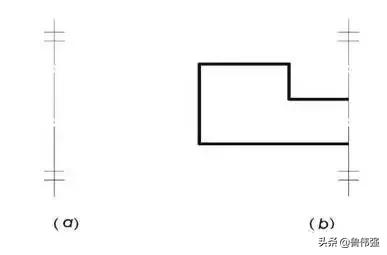

2、折断符?/p>
1Q直U折断：(x)当图形采用直U折断时Q其折断W号为折断线Q它l过被折断的N?/p>
2Q曲U折断：(x)对圆形构件的囑Ş折断Q其折断W号为曲Uѝ?/p>
3、对U符?/p>
当房屋施工图的图形完全对U时Q可只画该图形的一半，q画出对U符P以节省图U篇q?/p>
4、指北针
在d^面图?qing)底层徏{^面图上，一般都L指北针，以指明徏{物的朝向?/p>

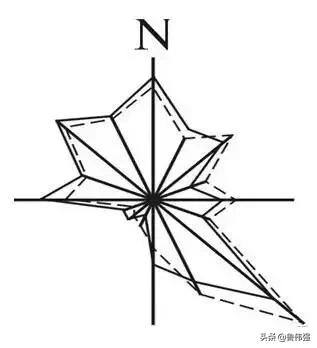

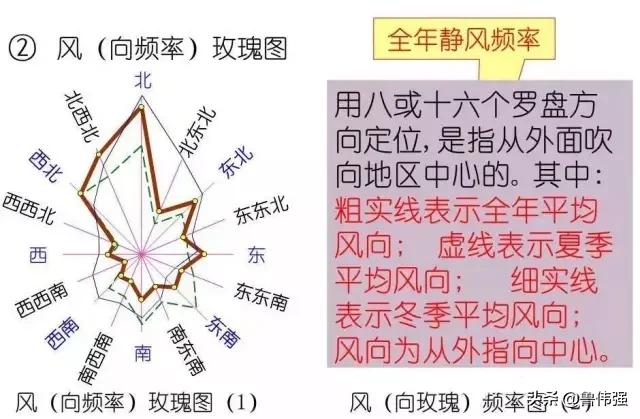

5、风向频率玫瑰图
用来表示该地区常q的风向频率和房屋的朝向?/p>
风的吹向是指从外吹向中心。实U范围表C全q风向频率，虚线范围表示夏季风向频率?/p>

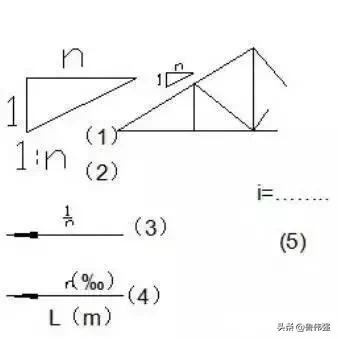

6、坡?/p>
在施工图中对倾斜部分的标注，通常用坡度（斜度Q来表示Q当坡度方向不明显时Q在坡度的数字下面应加注坡度W号Q坡度符号一般指向下坡方向?/p>
1Q坡度较大时采用
2Q坡度一般时采用
3Q坡度^坦且坡度方向不明显时采用
4Q道路及(qing)路面的坡度标?/p>
5Q管道的坡度标志
六、常用图例符?/p>

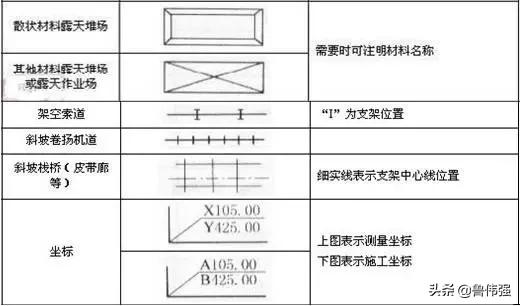

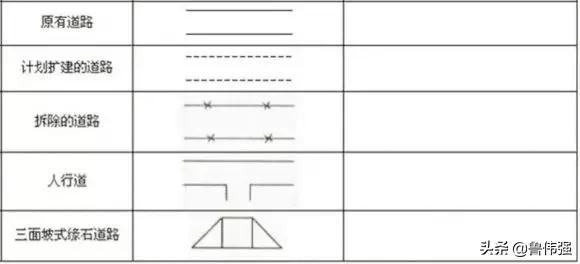

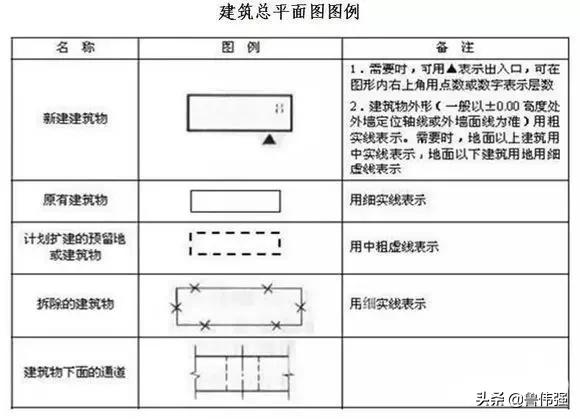

1、徏{d^面图图例

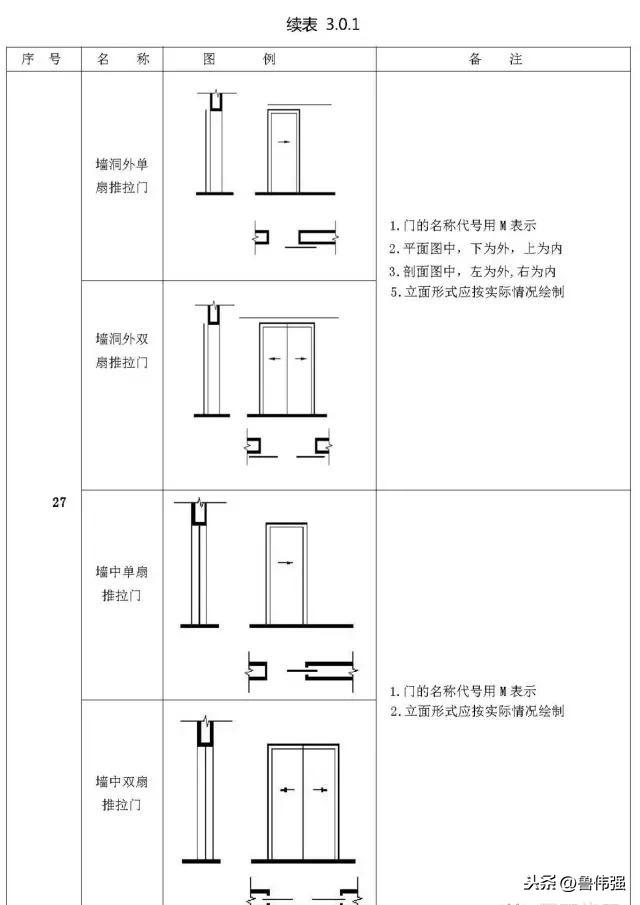

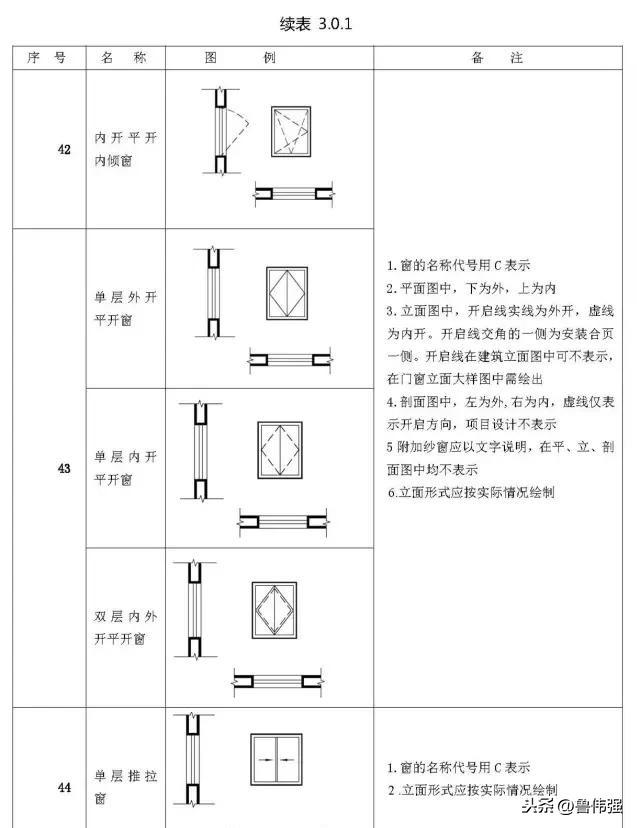

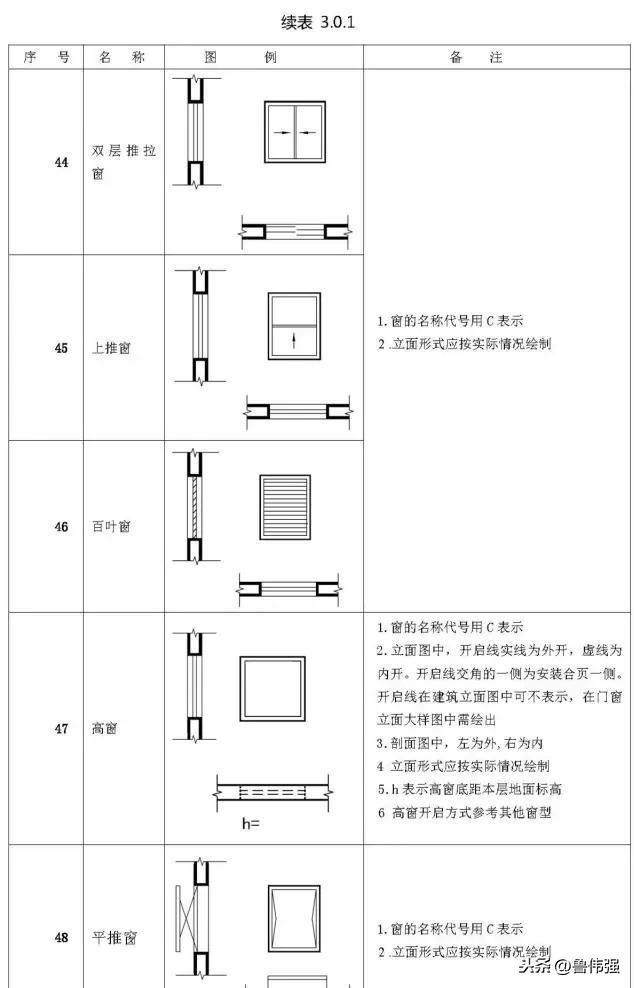

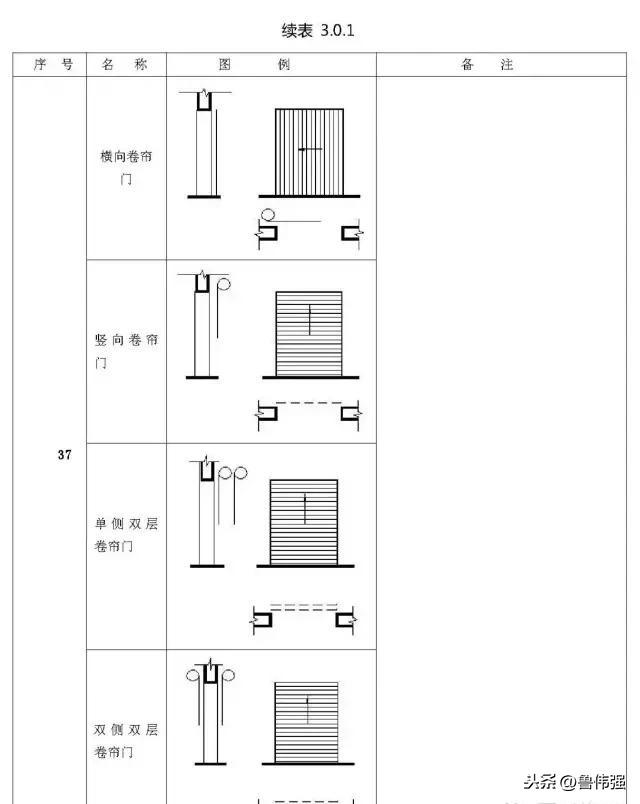

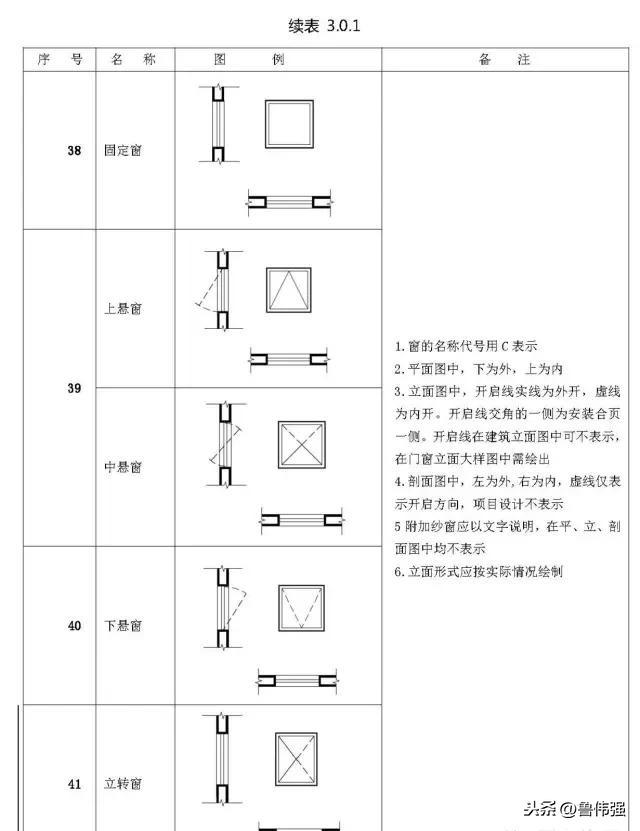

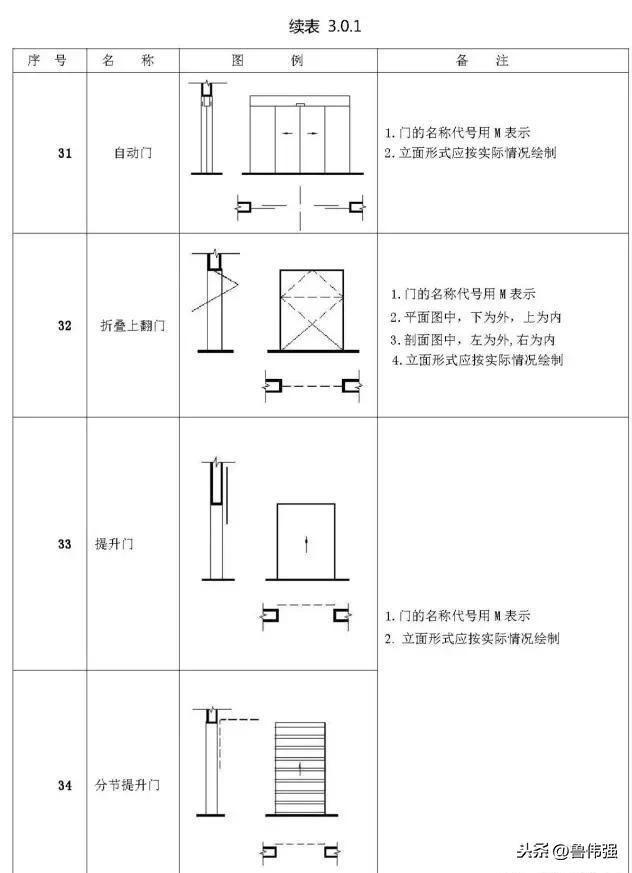

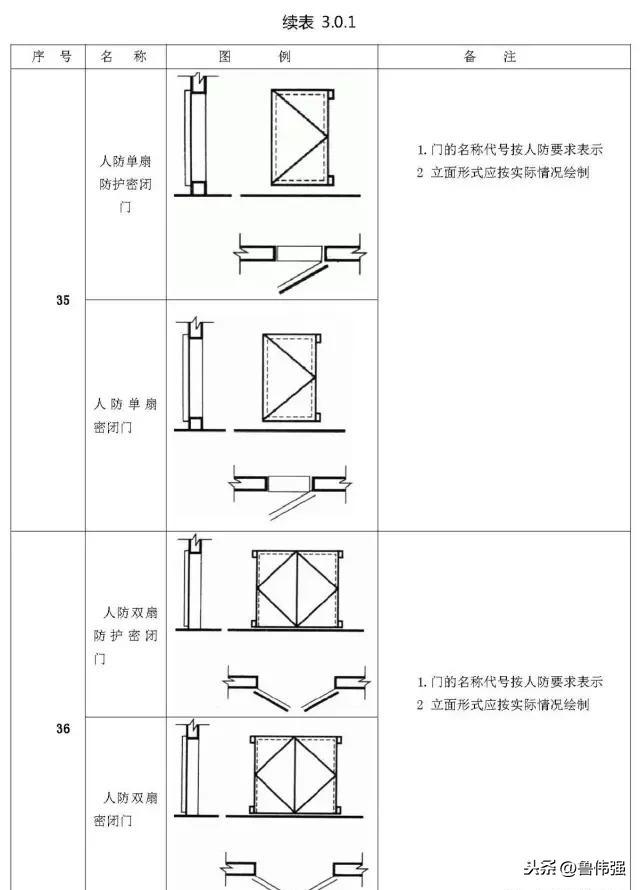

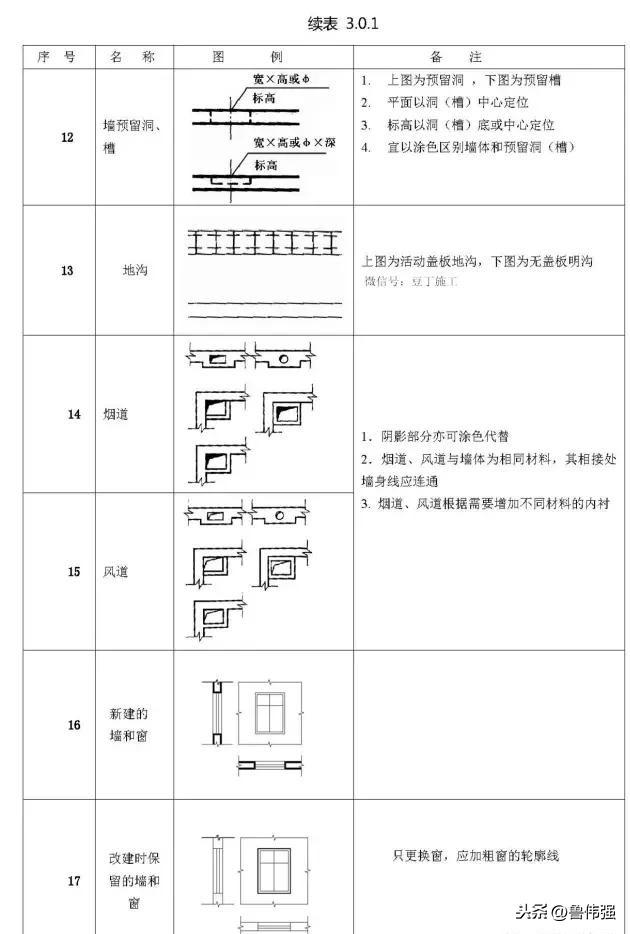

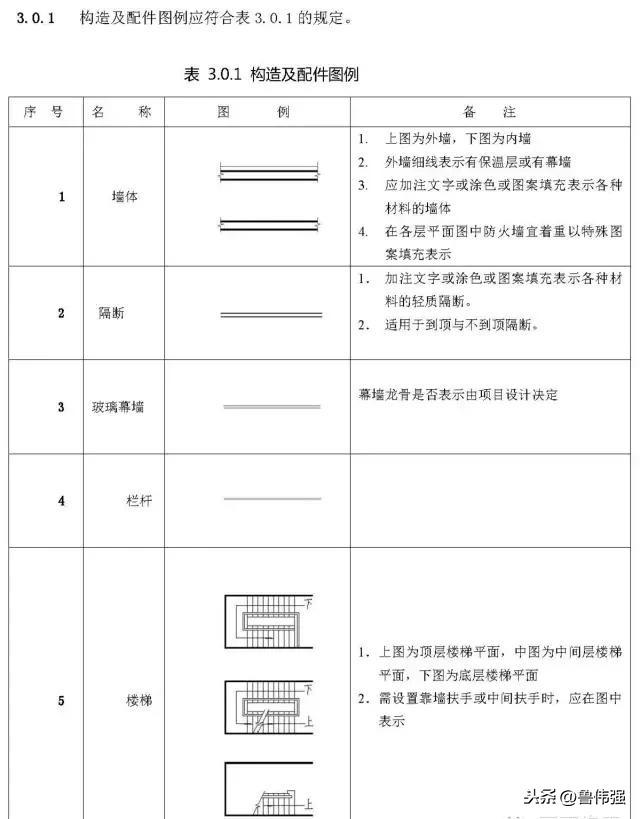

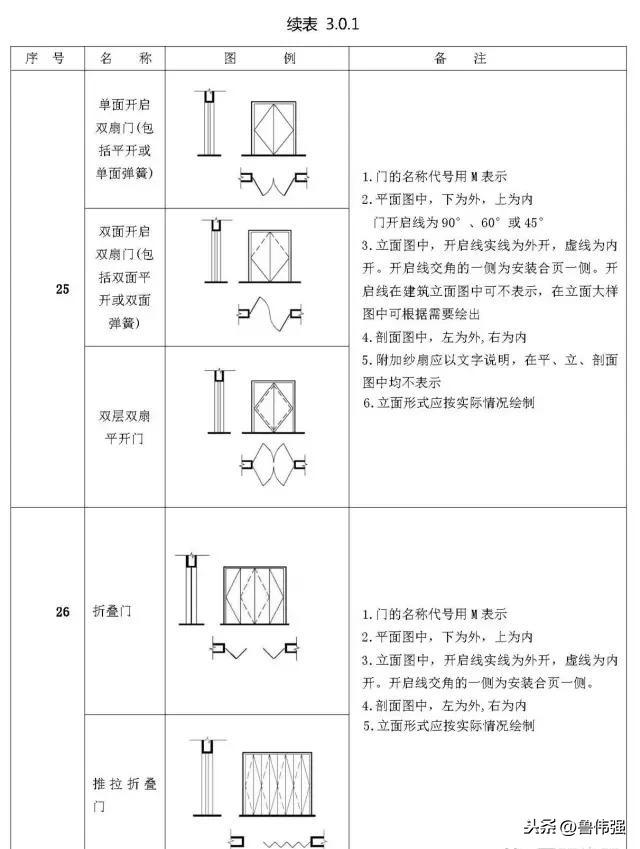

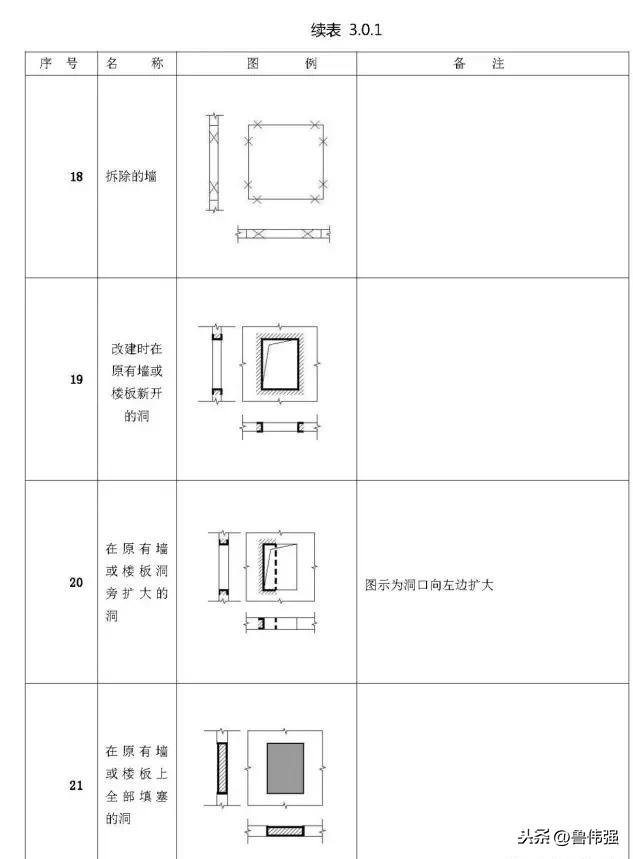

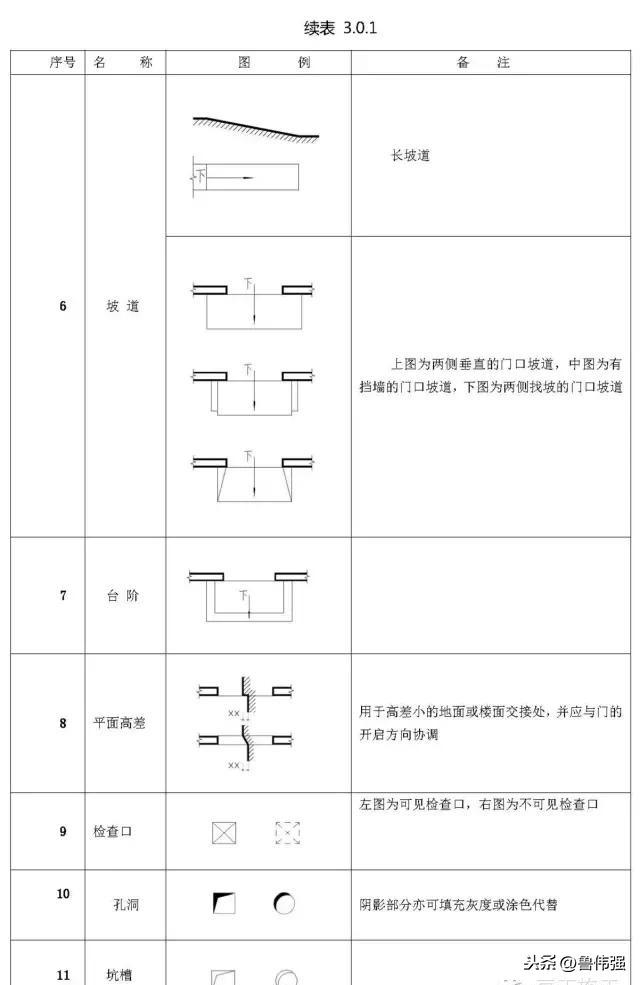

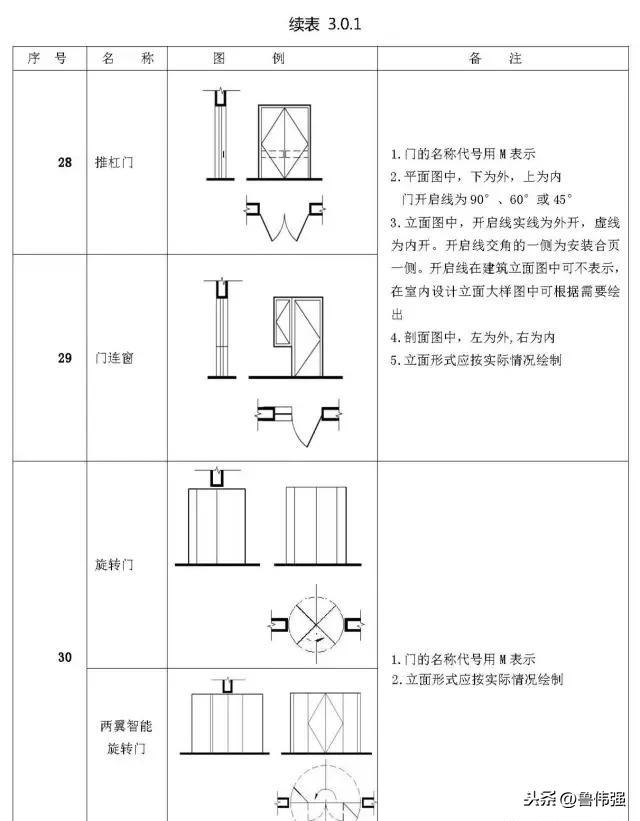

2、常用构造及(qing)配g图例

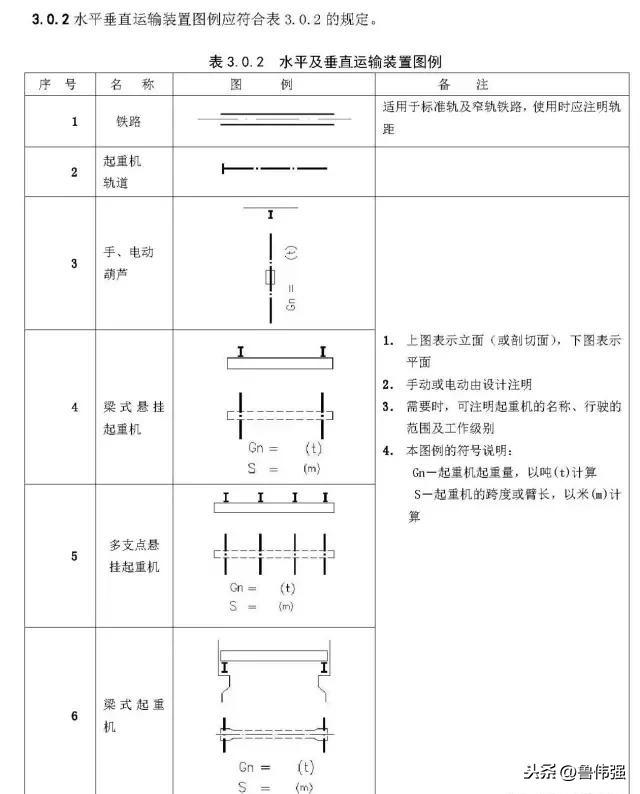

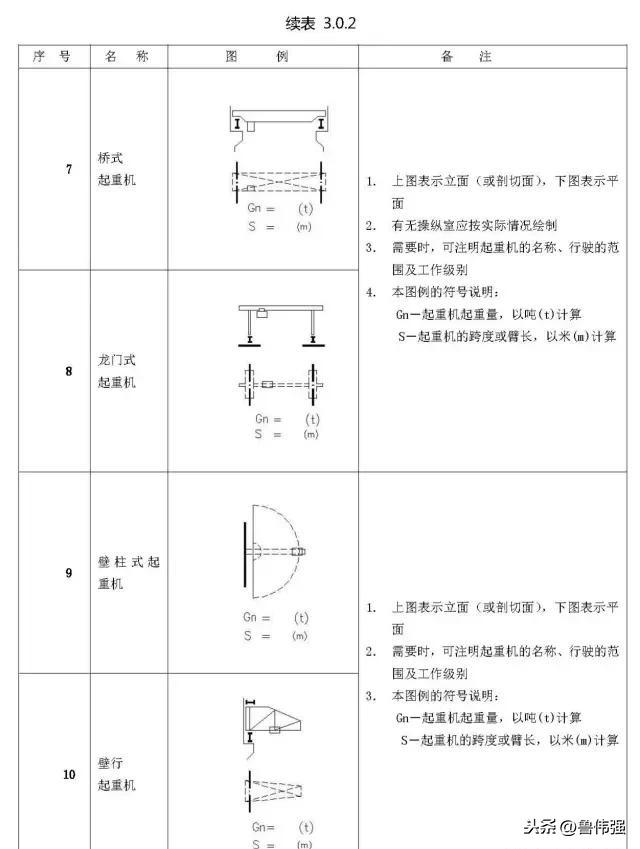

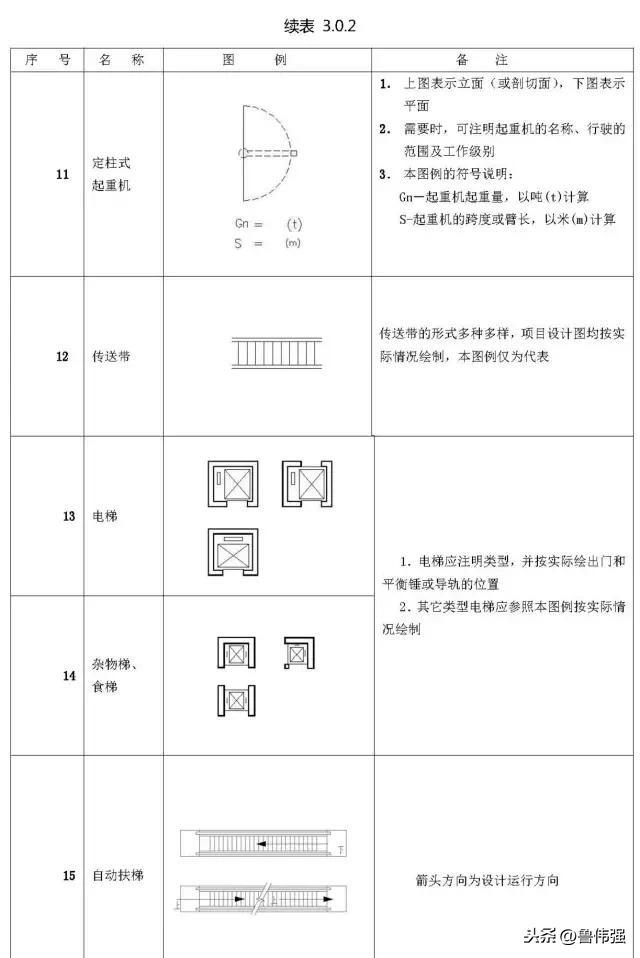

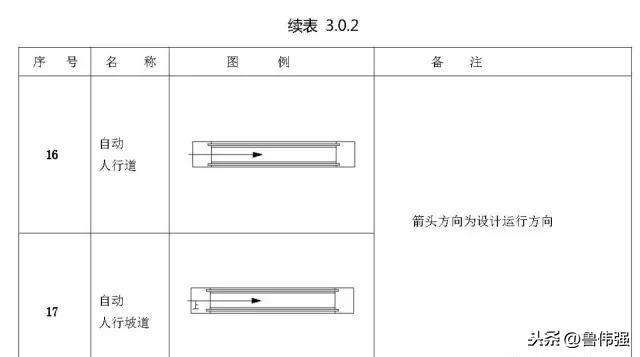

3、水q_直运输装|图?/p>

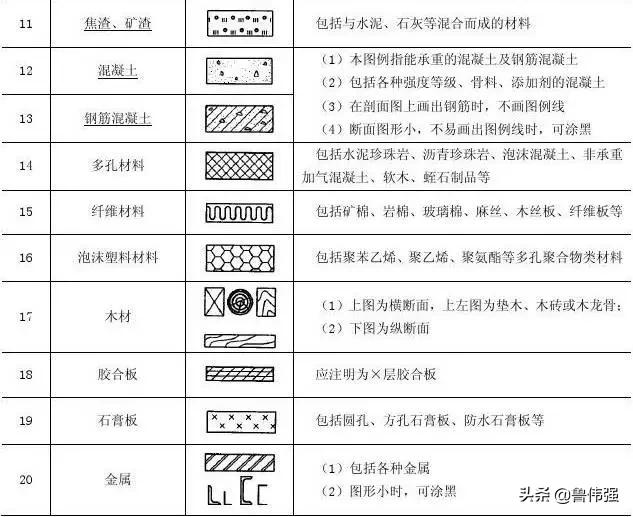

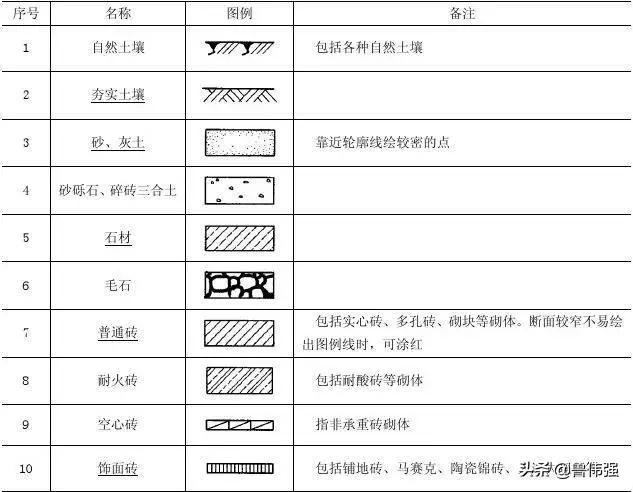

4、常用徏{材料图?/p>
